当电流通过轴承时，电机、发电机及相关设备处于危险之中。这不仅会损坏轴承内滚动体和滚道的接触面（电腐蚀），而且会迅速使润滑脂劣化。另一个额外的风险来自于电机和发电机中的高频电流，电流可以通过设备固有的杂散电容形成回路。若使用变频器，损坏风险增加。

INSOCOAT 绝缘轴承的设计用于防止电流流过轴承。其内圈或外圈的外表面涂覆有绝缘的氧化铝层，通过应用复杂的等离子喷涂工艺以获得出色的高品质的表面处理。与其他绝缘方法相比，该解决方案具有非常高的成本效益。

一、产品详情

1、设计及变型

外圈带绝缘涂层的 INSOCOAT 绝缘轴承

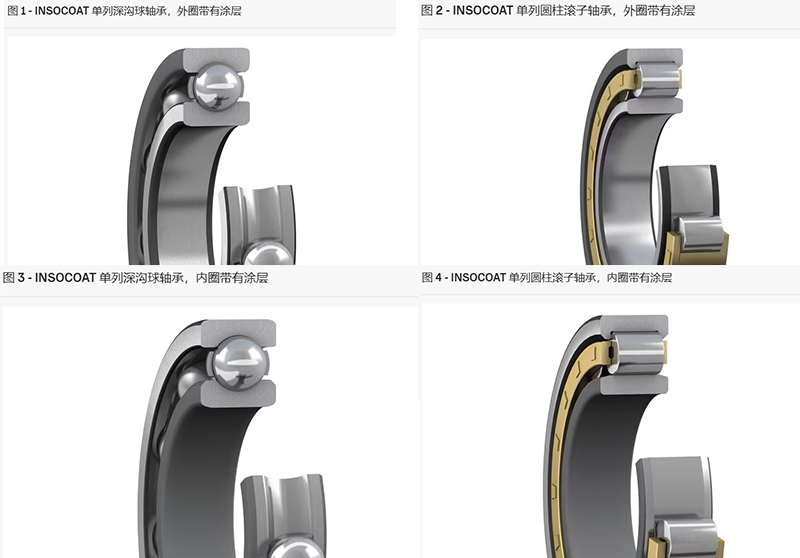

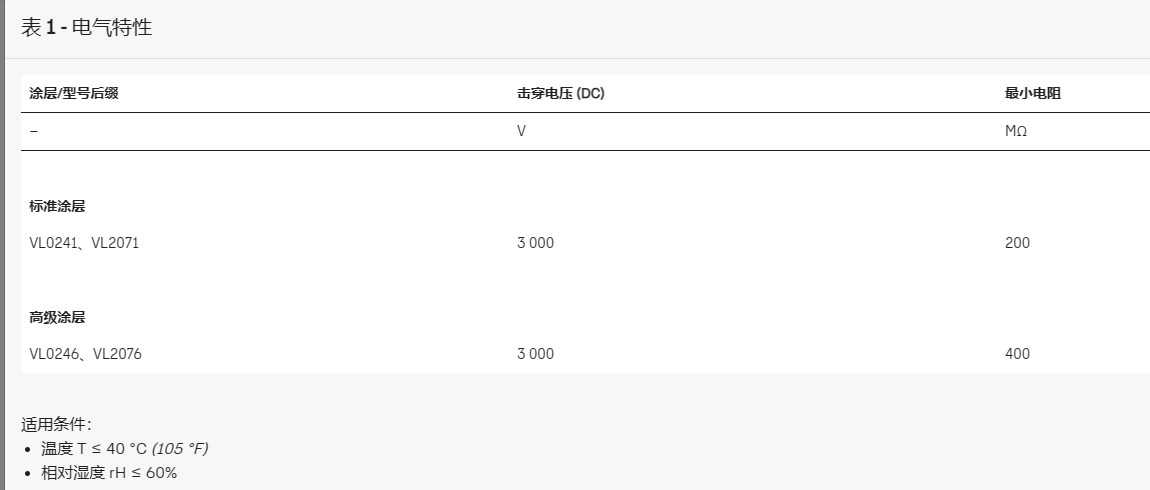

典型的INSOCOAT 轴承的外圈外表面通常带有氧化铝绝缘涂层（ 图 1 ， 图 2 ）。 这些轴承有以下型号后缀（ 表 1 ）：

VL0241 - 标准涂层 VL0246 - 具有更高电阻特性的高级涂层

内圈带绝缘涂层的绝缘轴承

INSOCOAT 轴承的内圈内孔表面带有氧化铝绝缘涂层（图 3、图 4），对防止高频电流的可提供更强的保护。

这些轴承有以下型号后缀（ 表 1 ）：

VL2071 - 标准涂层

VL2076 - 具有更高电阻特性的高级涂层

闭式轴承

某些 INSOCOAT 绝缘深沟球轴承有闭式轴承提供（密封轴承）。 有关供应情况，请联系 SKF。

保持架

SKF INSOCOAT 深沟球轴承配有以下保持架中的一种：

• 冲压钢保持架，铆接式，钢球引导（无型号后缀）
• 机削黄铜保持架，铆接式，钢球引导（型号后缀为 M）
• SKF INSOCOAT 陶瓷圆柱滚子轴承配有以下保持架中的一种：
• 玻璃纤维增强 PA66 保持架，窗式，滚子引导（型号后缀为 P）
• 机削黄铜保持架，铆接式，滚子引导（型号后缀为 M） 机削黄铜保持架，窗式，内圈或外圈引导，取决于轴承设计（型号后缀为 ML）

当在高温下使用时，一些润滑剂可能对尼龙保持架产生不利的影响。

INSOCOAT绝缘轴承

产品表：INSOCOAT 单列深沟球轴承

产品表：INSOCOAT 单列圆柱滚子轴承

2、轴承参数

3、载荷

	深沟球轴承	圆柱滚子轴承
最小载荷	使用 SKF Bearing Select	使用 SKF Bearing Select
轴向预载荷	在使用两个混合陶瓷深沟球轴承的轴承布置中，为了能够高速运行并降低噪声，通常会在布置中施加轴向预紧。可以使用弹簧垫圈施加轴向预紧，如使用弹簧施加预紧一节中所述。
轴向承载能力	1、纯轴向载荷 → Fa ≤ 0,5 C0 2、小型轴承1) 和轻型系列轴承2) → Fa ≤ 0,25 C0 3、轴向载荷过大会导致轴承工作寿命大大缩短。
轴承当量动载荷	Fa/Fr ≤ e → P = Fr Fa/Fr > e → P = X Fr + Y Fa 使用 SKF Bearing Select	P = Fr
轴承当量静载荷	P0 = 0,6 Fr + 0,5 Fa P0 < Fr → P0 = Fr	P0 = Fr
1) d ≤ 12 mm 2) 直径系列 8、9、0 和 1

符号

4、温度限制

INSOCOAT 轴承允许的操作温度受到以下限制：

• 轴承套圈和滚动体的尺寸热稳定性
• 保持架
• 润滑剂

当温度超过允许限制值范围时

轴承套圈和滚动体

SKF INSOCOAT 轴承的尺寸热稳定性最高可达 150 °C (300 °F)。

保持架

钢质或黄铜保持架的工作温度范围与轴承套圈和滚子的相同。 有关 PA66 保持架的温度限制，请参阅聚合物保持架。

润滑剂

有关 SKF 润滑脂的温度限制，请参考 选择合适的 SKF 润滑脂。

当使用非SKF提供的润滑剂时，应根据SKF交通灯概念评估温度限制。

5、允许转速

在产品表中，INSOCOAT 深沟球轴承和INSOCOAT 圆柱滚子轴承的额定转速表明：

参考速度可以快速评估热参照系的速度性能

极限转速，这是一个机械极限，除非轴承设计和应用适应更高的转速，否则不应超过这个极限转速 有关更多信息，请参见工作温度和速度。

对于用套圈定心保持架的轴承（型号后缀为 ML），SKF 建议使用油润滑。若使用润滑脂来润滑这些轴承，ndm 值限定为 ≤ 250 000 mm/min。

其中

6、设计考虑因素

挡肩尺寸

为了最大限度地提高绝缘的有效性，SKF建议对轴和轴承座肩部的尺寸进行以下准则：

• 带涂层外圈的轴承（型号后缀VL0241或VL0246）：轴承座基台直径≥Damin
• 带有涂层内圈的轴承（型号后缀VL2071或VL2076）：轴对接直径 ≤ da max

Da min和da max的值可以从产品表中获得：

• INSOCOAT 深沟球轴承
• INSOCOAT 圆柱滚子轴承

7、安装

INSOCOAT 绝缘轴承的安装方法可以按照标准轴承的方法进行。

当使用带有涂层内圈（型号后缀VL2071或VL2076）的轴承的感应加热器时，请使用保护套或附加的塑料支撑块。

如需使用弹簧进行深沟球轴承预紧或使用锁紧螺母来进行轴向夹紧，SKF 建议在轴承和预紧或锁定装置之间插入一个钢质隔。

da min和da max的值可以从产品表中获得：

• INSOCOAT 深沟球轴承
• INSOCOAT 圆柱滚子轴承

8、型号系统

请参阅相关标准轴承的轴承型号： 深沟球轴承

单列圆柱滚子轴承

下面解释了用于标识 INSOCOAT 绝缘轴承的型号后缀。

VL0241 外圈的外表面涂覆了-标准层

VL0246 外圈的外表面涂覆了-高级层

VL2071 内圈的外表面涂覆了-标准层

VL2076 内圈的外表面涂层 - 先进层

二、产品系列

INSOCOAT 绝缘轴承的标准供应范围包括轴承最常用的尺寸和型式：

单列深沟球轴承

单列圆柱滚子轴承

对于产品表中未列出的轴承类型和尺寸（深沟球轴承 ， 圆柱滚子轴承 ），请联系SKF。

如需比列出的更小的轴承，SKF建议使用 SKF混合陶瓷轴承。

除标准分类外，SKF还可提供特殊的INSOCOAT轴承和轴承单元，具有复杂的环形几何形状，如：

四点接触球轴承

法兰圆锥滚子轴承

圆锥滚子轴承单元

牵引电机轴承单元

如需了解供货情况和详细信息，请与 SKF 联系。

三、轴承特性

防止电腐蚀

通过将绝缘性能集成到轴承中，INSOCOAT绝缘轴承可以通过消除电腐蚀问题来提高可靠性，并延长机器正常运行的时间。

高电阻

氧化铝涂层的最小电阻为200MΩ，可承受高达3000 V 直流电压。

始终如一的电气性能

等离子体喷涂的涂层通常具有吸湿性，因此冷凝水容易渗透进入涂层内部。 为了防止这种影响，INSOCOAT轴承采用独特的密封剂进行了封装处理。

四、应用

可使用 INSOCOAT 轴承的应用示例如下：

• 铁路
• 电机和发电机
• 风能
• 建筑
• 工业泵
