轴承应用实践03：锥型孔轴承安装的六种方法总结

在现场安装的工程师都知道，对于一些重型设备安装的轴承，尤其是安装的调心滚子轴承，轴承采用的轴承内孔并不是圆柱型，这种轴承我们通常称之为K形孔轴承或者锥形孔轴承，如图1。

一、锥型孔锥度

目前常用的锥型孔锥度有两种

第一种是1：12的小锥度：斯凯孚以型号后缀 K 标识，如 22220 EK/C3，其中E是轴承内部设计，K表示1：12的锥型孔。另外如 23220 CCK/W33，其中 CC 是内部设计，而 K 表示1：12的锥形孔。

另外一种是1：30的大锥度：斯凯孚以型号后缀 K30 表示，如24056 CCK30/W33，其中 CC 是内部设计，而 K30 表示1：30 的锥形孔。

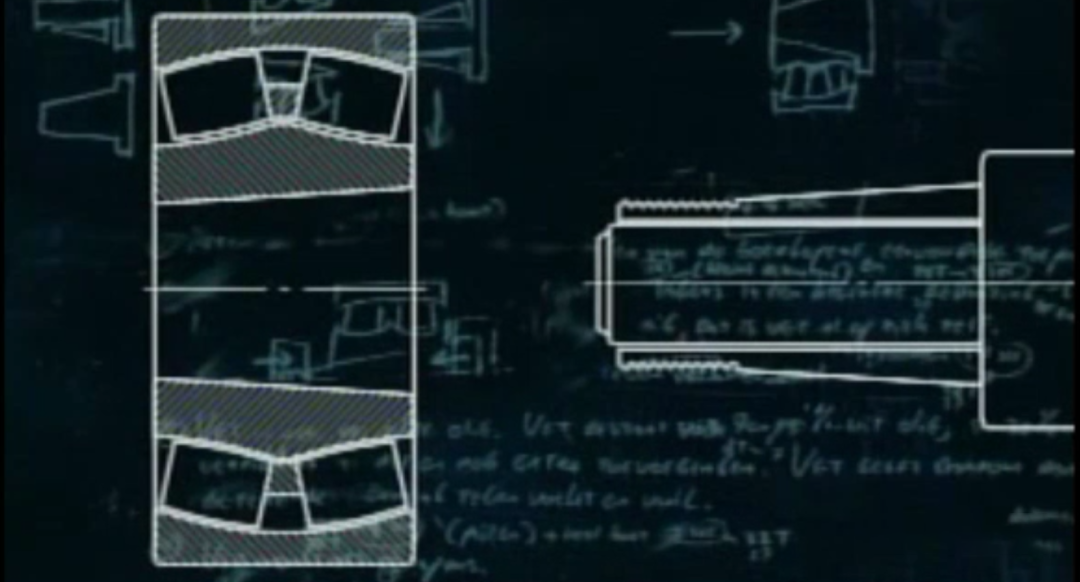

图1：锥型孔轴承

圆锥孔轴承可以直接安装在圆锥型的轴颈上，也可以通过紧定套或推卸套安装在圆柱型轴上。

1、测量轴向推进距离（图2）：

难点在于，当内圈修匀了轴上的凹凸不平点并与轴紧密接触后，开始径向扩张时，如何找到起始位置。这也是测量轴向移动方法不精确的原因所在。

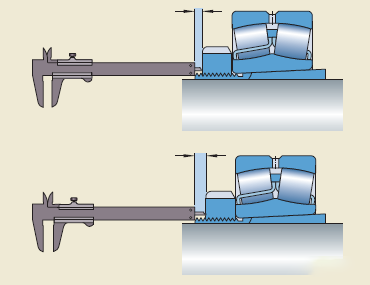

图2：测量轴向位移

2、测量锁紧螺母锁紧角度（图3）：

知道螺母螺纹和拧紧角，就知道轴向位移。再一次，缺乏精度是由于难以找到起始位置。这是安装自调心球轴承时最流行的方法之一。大多数情况下，这些轴承被安装比实际需要更高的过盈配合量。

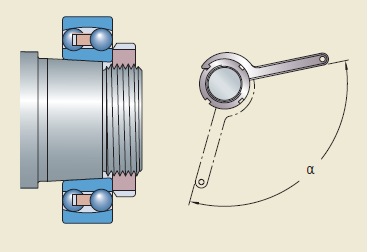

图3：测量锁紧螺母锁紧角度

3、测量内圈膨胀量（图4）：

SensorMount 电控安装法使用一个嵌入在轴承内圈中的传感器和一个专用的手持式指示器，无需在安装之前或之后测量径向游隙或推进距离，所以精确。

要安装到圆锥形轴或紧定套上的轴承在其内圈的小内径端具有一个传感器。要安装到退卸套上的轴承在其内圈的大内径端具有一个传感器。

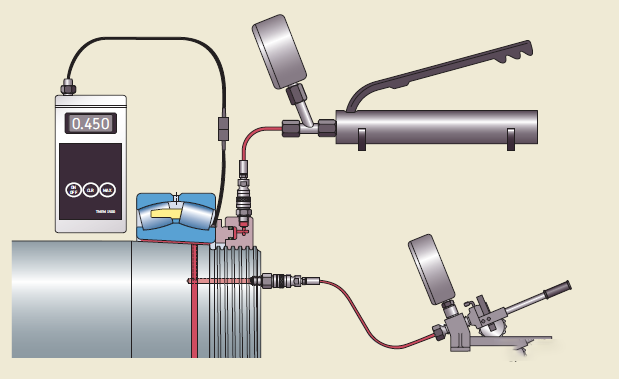

图4：SensorMount 电控安装法

4、预制垫片法(图5)：

测量轴承锥形轴的精确尺寸和位置，并预制一个垫片，可以使轴承推入到位。这种方法需要特殊培训使用锥度规。一旦垫片制造完成，且轴承轴处于良好状态，则只需将更换轴承推到垫片上，即可实现正确的过盈配合。

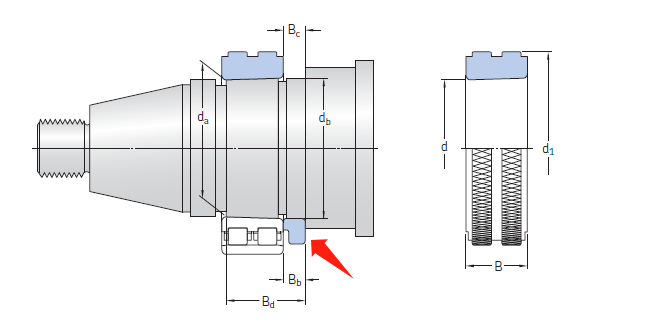

图5：锥度规

5、二步液压法（图6）：

对大中型轴承建议采用二步液压驱动法。这种方法安装过程分为两个阶段，而且需要使用装有千分表的液压螺母。

第一阶段：对液压螺母施加预设的压力，到达一个可靠的初始位置。

第二阶段：通过增加液压螺母中的压力，将轴承内圈进一步推进到圆锥形轴颈上的最终位置。使用千分表测量位移，直到取得预设的轴向位移。

此方法比测量轴向推进距离精度高。

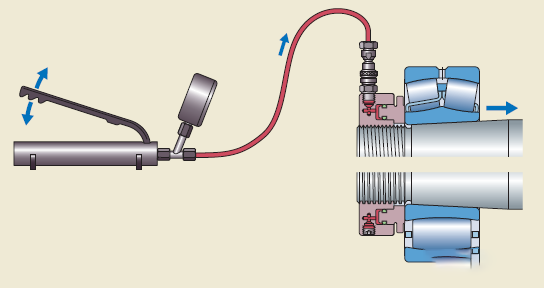

图6：二步液压法安装

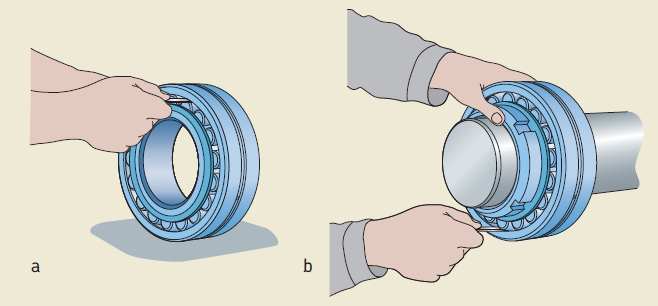

6、塞尺测量轴承游隙减小法（图7）：

使用塞尺可以在安装之前、安装期间和安装之后测量大中型轴承径向游隙。各轴承厂家会提供不同轴承的径向游隙减小量的建议值。

这种方法是既不准确也不快速。但还算实用。
