一、圆柱滚子轴承

我们都知道圆柱滚子轴承有很多类型，但是总的来说，可以分为三个形式，不能承受轴向力的N和NU系列，以及承受单侧轴向力的NJ系列，还有可以承受双向轴向力的NUP系列。

最近就碰到这样一个问题，同样是不能承受轴承向力的设计，为什么圆柱滚子轴承有N系列和NU系列两种形式。他们是否可以互换？又为什么要设计成两种形式呢？那今天我们就将这两种轴承做一些小小的对比。

如图2所示，N系列，无轴向定位设计，内圈两个挡边，外圈无挡边；滚动体和保持架组件与内圈组成一个整体，外圈可分离。NU系列，同样无轴向定位设计，外圈两个挡边，内圈无挡边；滚动体和保持架组件与外圈组成一个整体，内圈可分离。

圆柱滚子轴承（NU系列和N系列）因为可以很好地在轴承内部实现浮动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，是很好的浮动端轴承选择。另外内圈或外圈可分离，便于轴承的安装和拆卸。从轴承尺寸和浮动功能来说，基本是可以互换使用的。

二、安装角度

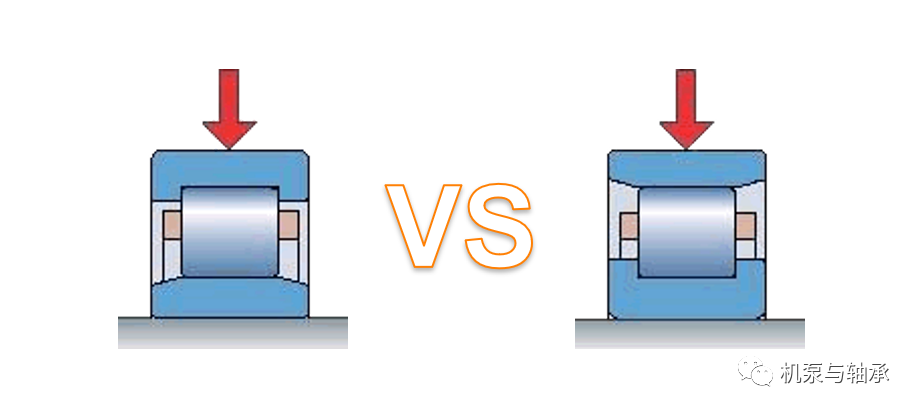

图2，N-CRB Vs NU-CRB

我们应该都知道大部分安装都是先安装内圈，再安装外圈。这个又是为什么？

因为轴承在常规的使用中，都是内圈旋转并承受载荷，而外圈固定，这种受力形式决定了轴承的公差选择，内圈需要选择紧配合也就是过盈配合，防止蠕动或跑圈，而外圈可以适当的选择过度配合或间隙配合。 过盈配合比较难安装，所以一般选择先安装内圈，再安装外圈。反过来安装，因为安装的困难度，就有可能产生过载安装的情况发生。

过盈配合的内圈，用现在的安装理念，毫无疑问选择加热安装方式，那么问题来了，NU-CRB 只需加热一个内圈即可，而 N-CRB，却需要加热内圈和滚动体保持架的组件。 不言而喻，只加热一个轴承内圈（只有一个铁圈），从加热的效率和加热的风险来说都要小很多。因为组件的加热，必须缓慢且均

匀受热到每一个零件，需避免局部受热带来的挤压过载。

另外我们都能理解，复杂的组件更容易受到污染，污染进入后也比较难清理，而N-CRB的内圈加组件安装，要经历一系列，加热，安装，冷却等过程，这个污染的风险就远高于NU-CRB。

总结: NU-CRB优于N-CRB

安装便利性：NU-CRB > N-CRB

污染风险性：N-CRB > NU-CRB

三、最小载荷需求

相对于NU-CRB，N-CRB的质量分布在靠近内圈部分，同等转速下，相对离心力会小于NU-CRB。那么N-CRB轴承对最小载荷的需求就会更小一些。如果施加到轴承上的力非常小时，可以考虑N系列轴承。但这个差异很微小，基本可以忽略，如果设备的最小载荷已经如此小，其实完全可以在设计时考虑深沟球轴承。

四、润滑角度

润滑角度初看好像差不多，如果非要做一个比较，你认为哪个更好一些？

我们先看一个离心泵的轴承布置，如图3，因为密封泄漏的问题可以得到很好的解决，离心泵轴承一般采用润滑油润滑（当然也可以根据润滑脂寿命情况选择润滑脂）。只要保持润滑油位达到滚动体的中间位置，就能满足润滑效果。在这种情况下，只要保持合适的油位，NU-CRB 和 N-CRB 都能达到满意的润滑效果。

图3：卧式离心泵轴承布置

如果是一个立式电机轴承布置又会如何？因为密封润滑油泄漏的问题，一般立式的设备会选用润滑脂润滑（特殊的油箱设计也可以是润滑油润滑）。见下图4，可以发现，N-CRB的挡圈相对NU-CRB来说可以更好地防止润滑脂从旋转轴的密封泄漏，保持润滑脂在轴承中，而有利于润滑。

图4：立式轴承布置

综上，我们可以发现NU系列圆柱滚子轴承的额外优势远大于N系列圆柱滚子轴承，这也是为什么我们在维修设备时，发现绝大部分设备中都是使用NU系列的原因。
