混合陶瓷轴承

适用于极端铁路应用条件的轴承解决方案

NU-215-ECM_HC5-cut.png在铁路应用中，轴承要承受日益苛刻的工作条件。 这包括因研磨粉尘、润滑不良或润滑不足和振动而受到污染的风险。 电流的通过还会导致标准轴承（轴承钢制成的套圈和滚动体）损坏或过早失效。 因机器停机、生产力损失和维护需求增加而造成高昂成本。

用于铁路驱动应用（例如牵引电机和齿轮箱）的 SKF 混合陶瓷轴承，其开发目的正是提高在极端应用条件下的性能和可靠性。

结合轴承钢制成的套圈以及轴承级氮化硅制成的滚动体，这些轴承即使在非常高的频率下也可以实现电绝缘。 它们还具有出色的耐受不良润滑的能力，并有助于降低工作温度，从而延长润滑脂寿命。

SKF 混合陶瓷轴承可与类似尺寸的全钢轴承互换使用，当用于新型或现有工业设备中时，可大大提高可靠性和耐用性。

其他优势

更长的润滑脂寿命，延长维修间隔

更低的运行温度，延长使用寿命和维护间隔

降低了摩擦，同时提高了精度，可以节约能源

有益环保的解决方案

混合陶瓷轴承结构

混合陶瓷轴承是由轴承钢制成的套圈和轴承级的氮化硅滚动体组装而成（Si3N4），轴承具有电绝缘特性。

氮化硅滚动体即使在苛刻的工作条件下也能提供更高的轴承性能，从而延长轴承的使用寿命。

选择轴承的尺寸

混合陶瓷轴承尺寸的选择可以按照 轴承尺寸 下 轴承选择过程中描述的原则进行。

额定载荷 C 和 C0 根据 ISO 20056-1 和 ISO 20056-2 对混合陶瓷轴承进行了修订。相同轴承和相同运行条件下的额定寿命值可能不同于使用先前公布的额定载荷计算的值。

当根据额定寿命选择轴承尺寸时，使用以下快速两步过程获得最佳结果：

根据基本额定寿命预先选择合适的轴承尺寸。

验证基于 SKF 通用轴承寿命模型 (GBLM) 的选择（轴承额定寿命）。

这可以通过使用 SKF 轴承选择 来完成。 该工具基于 SKF GBLM 计算混合陶瓷深沟球轴承和混合陶瓷圆柱滚子轴承的额定寿命。

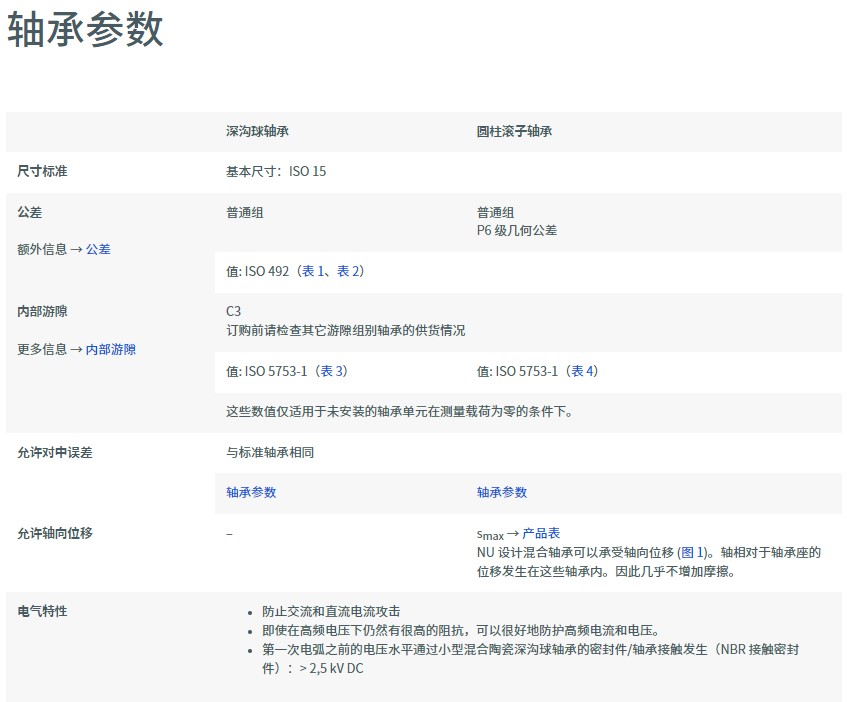

轴承参数

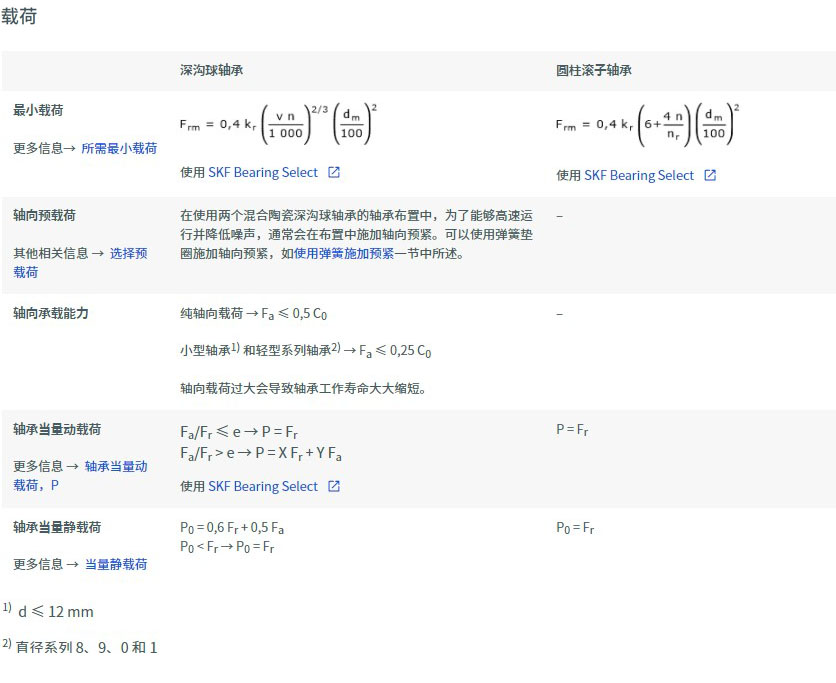

载荷

温度限制

当温度超过允许的温度限制范围时，请联系SKF

混合陶瓷轴承的允许工作温度范围取决于：

轴承套圈的尺寸稳定性

SKF 混合陶瓷轴承的轴承套圈的尺寸热稳定性温度如下：

对于基本设计的混合陶瓷深沟球轴承，最高可达120 °C (250 °F
对于混合陶瓷圆柱滚子轴承和 XL 混合陶瓷深沟球轴承，最高可达150 °C (300 °F)
根据用户要求，SKF 可以提供在工作温度高达 300 °C (570 °F) 时，套圈仍然能保持尺寸热稳定的混合陶瓷轴承

保持架

钢质、黄铜和 PEEK 保持架具有与标准混合陶瓷轴承的套圈相同的使用工作温度范围。 有关其他聚合物保持架的温度限制值，请参阅聚合物保持架。

密封件

密封件允许的工作温度取决于密封材料：

密封件允许的工作温度取决于密封材料：

NBR： –40 至 +100 °C (–40 至 +210 °F)
短时间内可以承受高达 120 °C (250 °F) 的温度。
FKM： -30 至 +200 °C (-20 至 +390 °F)
短时间内可以承受高达 230 °C (445 °F) 的温度。
密封件的最高温度值通常出现在密封唇口接触处。

润滑剂

表 1 中列出 SKF 混合陶瓷深沟球轴承中所使用润滑脂的温度限制。有关其它 SKF 润滑脂限制的信息，请参阅选择合适的 SKF 润滑脂。

当使用非SKF提供的润滑剂时，应根据SKF交通灯概念评估温度限制。

允许转速

在产品表中，混合陶瓷深沟球轴承和混合陶瓷圆柱滚子轴承的额定转速表明：

参考速度可以快速评估热参照系的速度性能

极限转速，这是一个机械极限，除非轴承设计和应用适应更高的转速，否则不应超过这个极限转速 有关更多信息，请参见工作温度和速度。

对于用套圈定心保持架的轴承（型号后缀为 ML），SKF 建议使用油润滑。若使用润滑脂来润滑这些轴承，ndm 值限定为 ≤ 250 000 mm/min。
