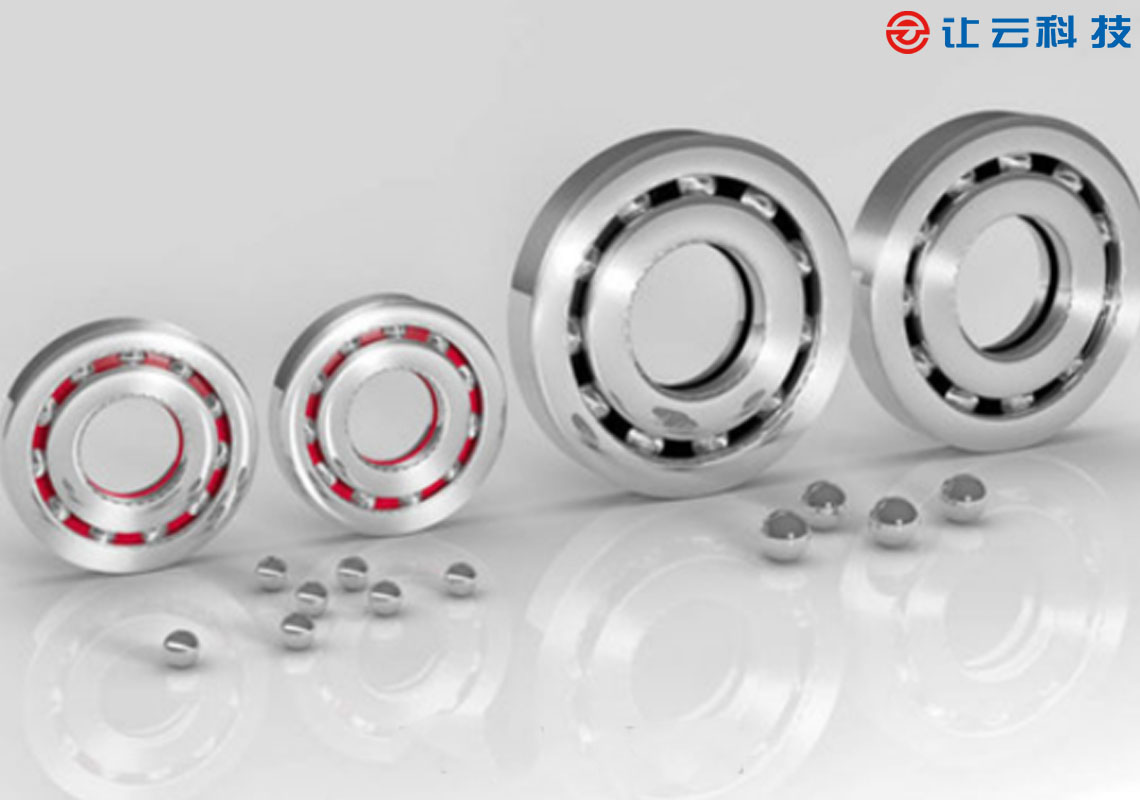

一、在尺寸表中所使用的补充代号的说明
这些补充代号适用于现行标准中的耐高温轴承，并为轴承代号的一部分（见尺寸表），它们不能用于其他轴承。 A，B， C，E- 这些符号没有明确的意义，根据需要，用来表示某些设计特征。
D- 剖分式滚针和保持架组件 P- 轴承一面带密封环 PP- 轴承两面带密封环 RS- 轴承一面带密封圈 2RS- 轴承两面带密封圈 TN- 塑料保持架 V- 密封式轴承 X- 为符合国际标准规定而变更外形尺寸的轴承和附件，此补充代号仅在过渡时期内使用。当一般结构为具有球形滚面时，X 还表示为具有圆柱形滚面的支撑滚轮和曲线滚轮。 Z- 轴承的一面带防尘盖 2Z- 轴承的两面带防尘盖 ZW- 滚针和保持架组件，双列。
二、具有特殊公差和精度轴承的补充代号
下列代号仅适用于尺寸表中所列出的一些型号的轴承。 P- 表示一般尺寸公差和几何精度要求的 轴承（不需要任何补充代号）。
P6- 尺寸公差和几何精度要求较高的轴承 P5- 尺寸公差和几何精度要求高的轴承 P4- 尺寸公差和几何精度要求极高的轴承 C2- 原始径向游隙小于C0 C0- 正常的原始径向游隙（不需要补充代号） C3- 原始径向游隙大于C0 C4- 原始径向游隙大于C3，对于较高的尺寸精度和几何精度而且原始径向游隙不同于正常游隙的轴承，此补充代号可以组合使用。 H++- 内接圆直径公差范围变窄的无内圈轴承，不包括冲压外圈滚针轴承。 G- 滚针的质量等级 NSK 后置代号
| （1） | 内部结构 A——内部设计与标准不同的轴承。 A——角接触球轴承，接触角为30 度。 A5——角接触球轴承，接触角为25 度。 B——角接触球轴承，接触角为40 度。 C——角接触球轴承，接触角为15 度。 C——圆锥滚子轴承，接触角为20 度。 | D——圆锥滚子轴承，接触角为28 度。 C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。 E——高负载圆柱滚子轴承。 H——高负载推力调心滚子轴承。 J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO 规定一致。 |
|---|---|---|
| （2） | 材料 g——套圈，滚动体为渗碳钢。 H——套圈，滚动体为不锈钢。 | |
| （3） | 保持架 M——铜合金实体保持架。 T——合成树脂保持架。 W——冲压保持架。 V——无保持架。 | |
| （4） | 密封圈，防尘盖 Z，ZS——一面带钢板防尘盖。 ZZ，ZZS——两面带钢板防尘盖。 D，DU——一面带接触式橡胶密封圈。 DD， DDU——两面带接触式橡胶密封圈。 V——一面带非接触式橡胶密封圈。 VV— —两面带非接触式橡胶密封圈。 | |
| （5） | 套圈形状 K——圆锥孔，锥度1：12。 K30——圆锥孔，锥度1：30。 E——套圈上有切口或油孔。 E4——外圈上带油槽，油孔。 N——外圈外径带止动槽。 NR——外圈外径带止动槽，止动环。 | |
| （6） | 配合及衬垫 DB——背靠背成对安装。 DF——面对面成对安装。 DT—— 串联成对安装。 +K——外圈带衬垫。 +L——内圈带衬垫。 +KL——内，外圈带衬垫。 | |
| （7） | 游隙 C1——向心轴承径向游隙，比C2 游隙小。 C2——向心轴承径向游隙，比标准游隙小。 CN（省略）——向心轴承径向标准游隙。 C3— —向心轴承径向游隙，比标准游隙大。 C4——向心轴承径向游隙，比C3 游隙大。 C5——向心轴承径向游隙，比C4 游隙大。 CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2 游隙小。 CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。 CC——圆柱滚子轴承（不可互换）径向标准游隙。 | CC3— —圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。 CC4——圆柱滚子轴承（不可互换）径向游隙，比 CC3 游隙大。 CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4 游隙大。 MC1——小型，微型球轴承径向游隙，比MC2 游隙小。 MC2——小型，微型球轴承径向游隙，比MC3 游隙小。 MC3——小型，微型球轴承径向游隙标准游隙。 MC4——小型，微型球轴承径向游隙，比MC3 游隙大。 MC5——小型，微型球轴承径向游隙，比MC4 游隙大。 MC6——小型，微型球轴承径向游隙，比MC5 游隙大。 CM——电机用深沟球轴承，圆柱滚子轴承的径向游隙。 CT——电机用圆柱滚子轴承的径向游隙。 |
| （8） | 公差等级 P0 （省略）——公差等级符合JIS 标准规定的0 级。 P6——公差等级符合JIS 标准规定的6 级。 P6X——公差等级符合JIS 标准规定的6X 级。 P5——公差等级符合JIS 标准规定的5 级。 P4——公差等级符合JIS 标准规定的4 级。 P2 ——公差等级符合JIS 标准规定的2 级。 | |
| （9） | 特殊规格 X26——使用温度限制在150 摄氏度以下。 X28——使用温度限制在200 摄氏度以下。 X29——使用温度限制在250 摄氏度以下。 S11——调心滚子轴承，使用温度限制在200 摄氏度以下。 |
