深沟球轴承

1、尺寸标准

基本尺寸：ISO 15

系列 10, 02, 03

2、公差

普通级

数值：ISO 492 (表 1 )

由于轴承经过了特殊的表面处理，可能与标准公差略有偏差。这些偏差不影响轴承的安装或运行。 给出的值仅适用于新轴承，因为在稳定温度以上运行时，应会发生永久尺寸变化。

3、径向游隙

C5 倍数??

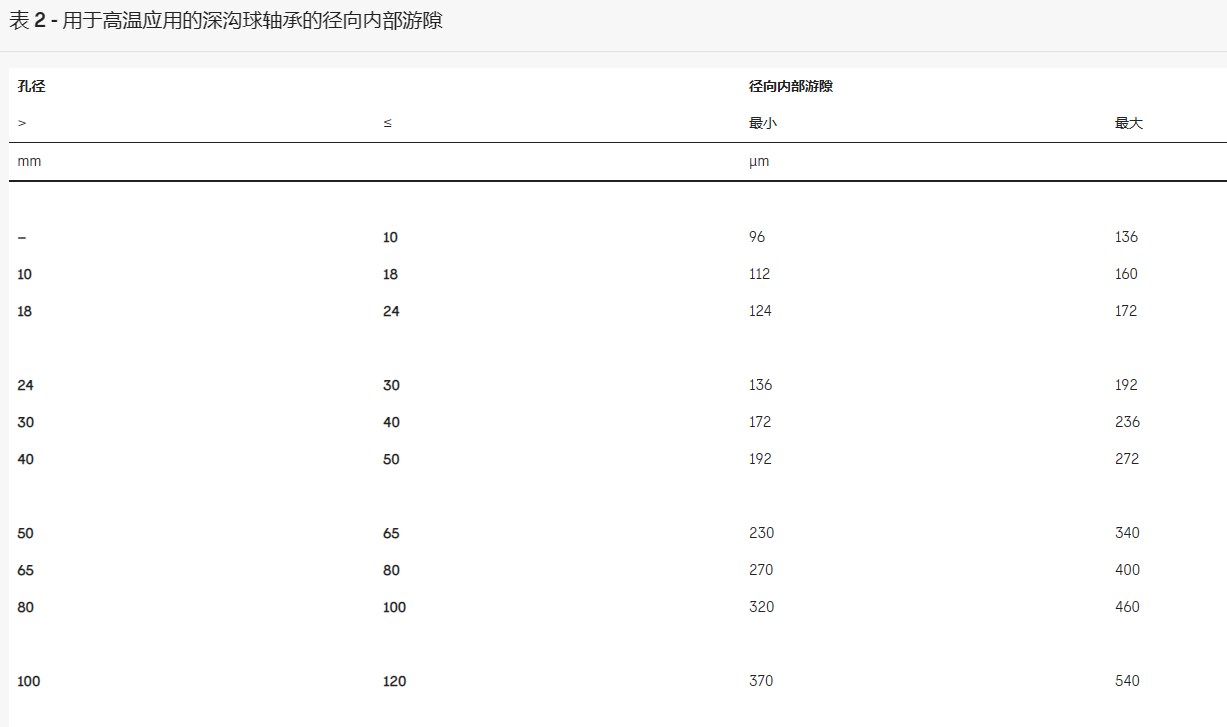

数值（表 2）仅适用于在测量载荷为零的条件下未安装的轴承单元。

4、允许不对中

≈ 20 至 30 弧分??

仅在轴承缓慢旋转时可适应不对中。 不对中会增加轴承噪声，并缩短轴承的使用寿命，当超过指导值时，这些影响会特别显着。

5、尺寸稳定性

120 °C (250 °F)

?? SKF 高温轴承的轴承内外圈、滚动体和保持架，都经过了与相关标准轴承相同的热稳定性处理。 由于运行在稳定值上方的温度，预计会出现一定量的尺寸变化。其变化幅度存在差异，且为永久变化。 更大的游隙可适应温差和材料尺寸的变化。

嵌入式轴承和球轴承单元

1、嵌入式轴承

（1）、尺寸标准

基本尺寸：ISO 9628

（2）、公差

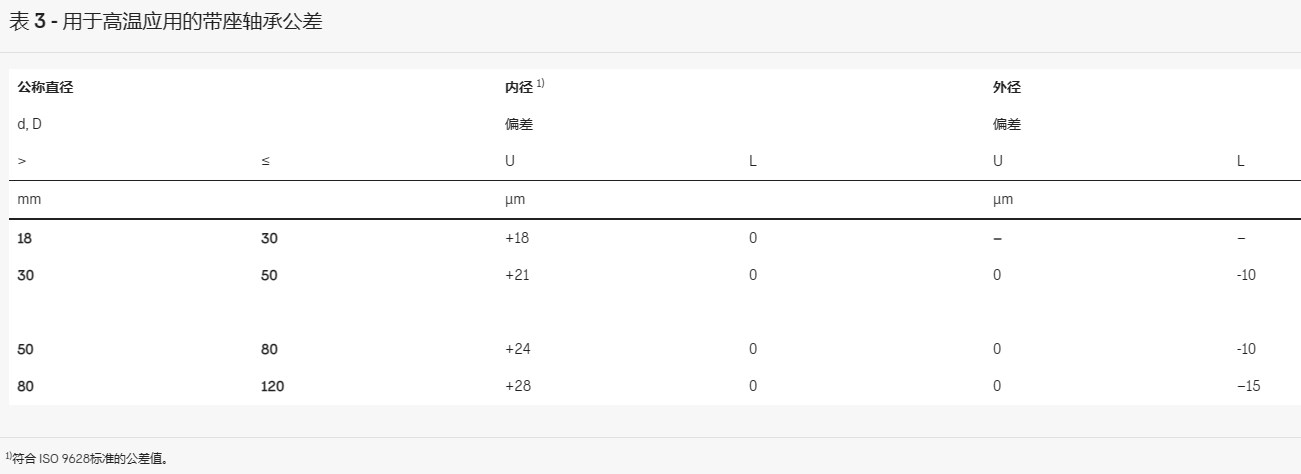

在磷化锰涂层前的普通公差 对于涂覆之后孔径和外径的值，请见表 3

值：ISO 492 (?表 1) ?

由于轴承经过了特殊的表面处理，可能与标准公差略有偏差。这些偏差不影响轴承的安装或运行。 给出的值仅适用于新轴承，因为在稳定温度以上运行时，应会发生永久尺寸变化。

（3）、内部游隙

C5 倍数 ?

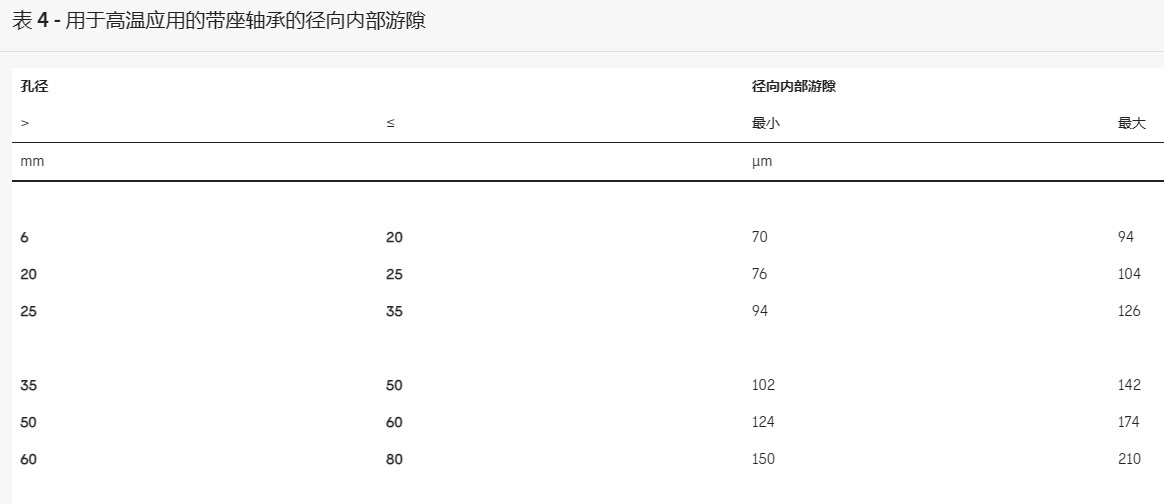

数值（表 4）仅适用于在测量载荷为零的条件下未安装的轴承单元。

（4）、允许不对中

≈ 20 至 30 弧分

仅在轴承缓慢旋转时可适应不对中。 不对中会增加轴承噪声，并缩短轴承的使用寿命，当超过指导值时，这些影响会特别显着。

（6）、尺寸稳定性

150 °C (300 °F)

SKF 高温嵌入式轴承和球轴承单元的轴承内外圈、滚动体和保持架都经过了与标准嵌入式轴承和球轴承单元相同的热稳定性处理。

由于运行在稳定值上方的温度，预计会出现一定量的尺寸变化。其变化幅度存在差异，且为永久变化。 更大的游隙可适应温差和材料尺寸的变化。

2、球轴承单元

（1）、尺寸标准

基本尺寸：ISO 3328

（2）、公差

针对高温应用适当增大了轴承座孔的球面直径。

由于轴承和球轴承单元轴承座经过了特殊的表面处理，可能与标准公差略有偏差。这些偏差不影响轴承的安装或运行。 给出的值仅适用于新轴承，因为在稳定温度以上运行时，应会发生永久尺寸变化。

（3）、内部游隙

C5 倍数 ?

数值（表 4）仅适用于在测量载荷为零的条件下未安装的轴承单元。

（4）、允许不对中

≈ 20 至 30 弧分

初始静态不对中 ≤ 5°

仅在轴承缓慢旋转时可适应不对中。 不对中会增加轴承噪声，并缩短轴承的使用寿命，当超过指导值时，这些影响会特别显着。

（6）、尺寸稳定性

150 °C (300 °F)

SKF 高温嵌入式轴承和球轴承单元的轴承内外圈、滚动体和保持架都经过了与标准嵌入式轴承和球轴承单元相同的热稳定性处理。

由于运行在稳定值上方的温度，预计会出现一定量的尺寸变化。其变化幅度存在差异，且为永久变化。 更大的游隙可适应温差和材料尺寸的变化。
