一、轴承图纸符号大全与意义解析
轴承图纸中的符号体系由国家标准（GB/T 272-2017）规范，涵盖类型、尺寸、公差等关键参数。以下是核心符号分类及含义：

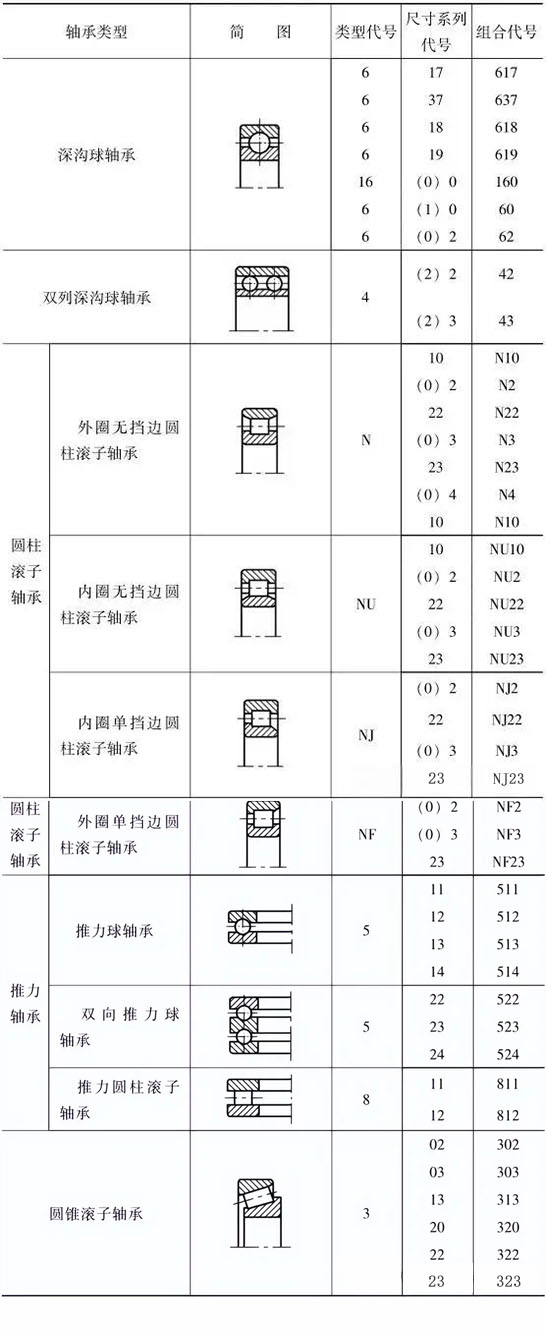

1. 基本代号
类型代号（首位数字/字母）：
6：深沟球轴承（如6204） 3：圆锥滚子轴承（如30213） N：圆柱滚子轴承（如NU105） 7：角接触球轴承（如7214C）
尺寸系列代号（中间两位数字）：
第一位：宽度/高度系列（如“3”表示中系列） 第二位：直径系列（如“2”表示轻系列）
内径代号（末尾两位数字）：
通用规则：内径=代号×5（如04→20mm，12→60mm） 例外：内径<10mm时直接表示（如608Z→8mm）
2. 后置代号（辅助参数）
密封与防尘：
Z：单面防尘盖；2Z：双面防尘盖;RS：接触式橡胶密封
游隙等级：
/C1~C5：游隙由小到大（C3为常用组）
公差等级：
/P0~P6：精度由低到高（P0为普通级，P6为高精度）
保持架材料：
M：黄铜；T：酚醛树脂；V：无保持架（满装滚子）
二、轴承图纸快速解读技巧
1. 分步拆解法
| 步骤1：识别类型与结构 | 通过首位代号判断轴承类型（如“6”为深沟球轴承），结合尺寸系列确定外形。 |
|---|---|
| 步骤2：计算内径尺寸 | 根据末尾两位数×5（或特殊规则）得出内径。 |
| 步骤3：分析后置参数 | 如“7214C/P4”中，C表示接触角15°，P4为精密级公差。 |
2. 实例解析
| 示例1：6312 | 6：深沟球轴承;3：中系列（宽度与外径）;12：内径=12×5=60mm14 |
|---|---|
| 示例2：N105/P5 | N：圆柱滚子轴承;1：特轻系列;05：内径=25mm;/P5：公差等级5级2 |
三、轴承加工图纸的符号与工艺要点
1. 加工符号详解
形位公差：标注圆度、平行度等（如◎表示同轴度）
表面粗糙度：Ra值标明加工精度（如Ra0.8为精密磨削）
热处理标记：如“HRC58-62”表示淬火硬度范围
2. 加工技术要求
材料选择：
高碳铬钢（如GCr15）为常见材质
精度控制：
| 精密轴 | 需达到P4/P5级公差（如机床主轴轴承） |
|---|---|
| 游隙调整 | 根据工况选择C3/C4组（如高温环境需更大游隙） |
四、轴承图纸绘制规范与标准

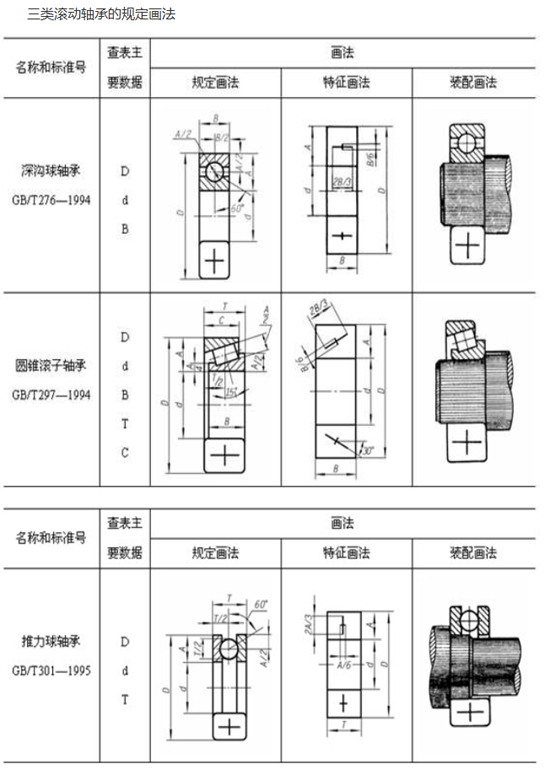

1. 画法分类（GB/T 4459.7）
通用画法：简化表示，仅用矩形框与轴线示意轴承位置。
特征画法：标注滚动体类型（球/滚子）及接触角，适用于装配图。
规定画法：详细绘制内外圈、保持架结构，用于产品图样与手册。
2. 标注术语标准化
材料标注：如GCr15（高碳铬轴承钢）。
载荷参数：基本额定动载荷（Cr）、静载荷（Cor），如“Cr=30.8KN”。
掌握轴承图纸符号体系与解读方法是设备选型、维修及加工的核心技能。通过本文的符号解析、实例说明及加工要点，可快速提升图纸阅读效率与工艺设计水平。
