如何使用直线轴承−2：直线型和法兰型的区分

一、直线轴承的直线型和法兰型

采用直线轴承和法兰轴套一体化构造，结构更加紧凑。与直线轴承+另行制作法兰相比，具有低价、纳期短、品质稳定等优点。

直线轴承与法兰组装构造、轴套外形过长，而带法兰直线轴承采用一体化构造、结构紧凑。可实现保持耐载荷性能的紧凑化设计。

根据以下内容进行直线型和法兰型轴承的选择。

根据直线轴承是否承受力的状态来选定 ? 受力的线性轴承选择法兰型

根据装配直线轴承周围的空间和构造面来选定　?　参考项目-（3直线轴承的安装方法和注意点）

直线轴承分为自体可动构造和轴承固定使轴回转2种类型。【图2】为将轴作为导向轴的X-Y-Z-θ驱动台的构造图。

可做如下分类。

a）部的X轴可动部用直线轴承承受可动体重量的惯性力、直线轴承需要紧密固定。

b）部直线轴承固定于轴承座，由于采用气缸驱动轴部构造，直线轴承的轴向固定部只承受摩擦力的反作用力，因此采用了直线型紧凑化设计。另外、Y轴直线轴承的设置方向相对θ驱动台的回转轴、2根轴反向设定，直线轴承相对于回转力矩也能够实现高刚性化。

c）部如果从轴可动方向上考虑，与b)部相同、不会承受较大的力。

（1）直线轴承的安装方法

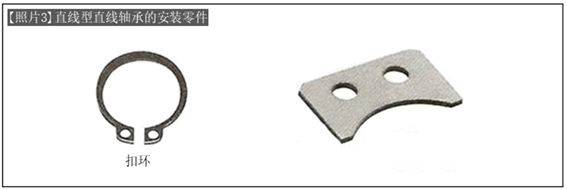

直线轴承一般采用扣环或挡板固定的安装方法（参考【照片3】、【图3】）。

（2）直线轴承安装角度的注意点

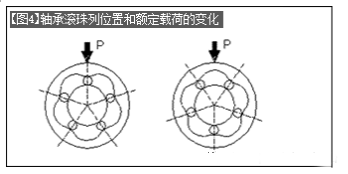

直线轴承因轴径大小和类型、轴承的滚珠列数不同。直线轴承的滚珠列数一般为4列?6列等角度配置。直线轴承水平方向使用的情况下，安装角度尽可能避免滚珠列位于正上方（【图4】的左图）的位置，因为滚珠列处于正上方时容易产生集中负载。

【图4】为5列滚珠轴承、其额定载荷比率值（右图÷左图）如下。

因此应尽量参考上图的安装角度进行安装。

额定静载荷

（右图÷左图）＝1.46

额定动载荷

（右图÷左图）＝1.19
