一、滑动轴承结构形式

滑动轴承，在滑动摩擦下工作的轴承。其特点是工作稳定、可靠、无噪声。

在以下工况中:

1、载荷特重

2、精度特高

3、转速特大

4、尺寸特大或特小

5、特殊结构(要求轴承部分)滑动轴承较滚动轴承更具优势。

因而在汽轮机、离心式压缩机、内燃机、大型电机中多采用滑动轴承。此外，低速而带有冲击的机器(如水泥搅拌机、破碎机等)也常用滑动轴承

二、滑动轴承结构形式

1、整体式径向滑动轴承

特点:结构简单，成本低廉。

磨损后轴颈与轴承孔之间的间隙无法调整;只能沿轴向装拆

应用:低速、轻载或间歇性工作的机器中。

2、对开式轴承

特点:便于轴承的安装，间隙可调整，但结构复杂。

注:部分面的垂线与径向力的夹角不得大于35°，否则，采用45°倾斜部分式。

3、止推滑动轴承

止推滑动轴承由轴承座和止推轴颈组成。常用的轴颈结构形式:

空心式:轴颈接触面上压力分布较均匀，润滑条件比实心式好。

单环式:利用轴颈的环形端面作为止推面，结构简单，润滑方便，可承受双核，广泛用低速、低载的场合。

多环式:承载能力大，可承受双向轴向载荷。但各环间载荷分布不均匀。

4、轴瓦结构

轴瓦应具有一定的强度和刚度，要固定可靠，润滑良好，散热容易，便于装卸和调整。轴瓦固定在轴承座上，轴瓦表面常浇铸一层减摩材料，成为轴承衬，厚度从零点几个毫米到6毫米。为使轴承衬固定可靠，可在轴瓦上作出沟槽。

5、轴瓦的形式和构造

整体式:轴套

部分式:

（1）、厚壁轴瓦:壁厚/外径>0.05

（2）、薄壁轴瓦:壁厚/外径

6、轴瓦的定位

轴瓦与轴承座不允许有相对移动。

可采用的固定方式:

a.两端做出凸缘。

b.紧定螺钉或销钉。

c.部分面上冲出定位唇。

7、轴瓦与轴承座的配合

为了提高轴瓦的刚度、散热性及与轴承座孔的同心度，一般采用较的过盈紧配合。

8、油沟及油槽

为了把润滑油导入整个摩擦面，轴瓦或轴颈上需开设油沟或油槽。轴向油沟的长度应稍短于轴瓦宽!液体润滑轴承，油沟不开在压力区内，否则破坏油膜的连续性及承载能力。

三、轴瓦及轴承衬材料

轴瓦和轴承衬材料统称为轴承材料。

1、对轴承材料的要求 ?

良好的减磨性、耐磨性和抗咬粘性

良好的摩擦顺应性、嵌入性和磨合性

足够的强度和抗腐蚀能力

良好的导热性、工艺性、经济性等

能同时满足上述要求的材料几乎没有的，工程上常用浇铸或压合的方法将两种不同的金属组合在一起，性能上取长补短。

2、常用的轴瓦和轴承衬材料有下列几种: ?

（1）、轴承合金(通称巴氏合金或白合金)

1）、锡锑轴承合金

2）、铜锡合金

（2）、青铜

（3）、特殊性能的轴承材料

1）、含油轴承

2）、铸铁

3）、橡胶轴承

4）、塑料轴承

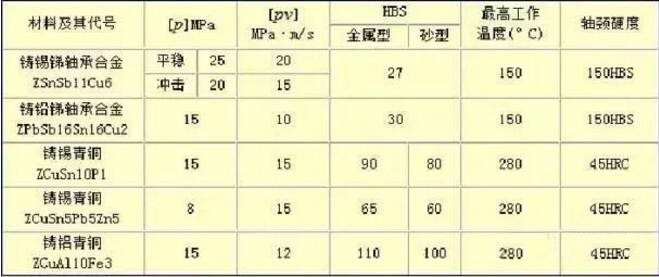

常用轴瓦及轴承衬材料的性能表

四、润滑剂选用

轴承润滑的目的在于降低摩擦功耗，减少磨损，同时还起到冷却吸振防锈等作用。轴承能否正常工作，和选用润滑剂正确与否有很多关系。

润滑剂分为:

1、液体润滑剂--润滑油

2、半固体润滑剂--润滑脂

3、固体润滑剂
