滚动轴承损坏有哪些原因引起？

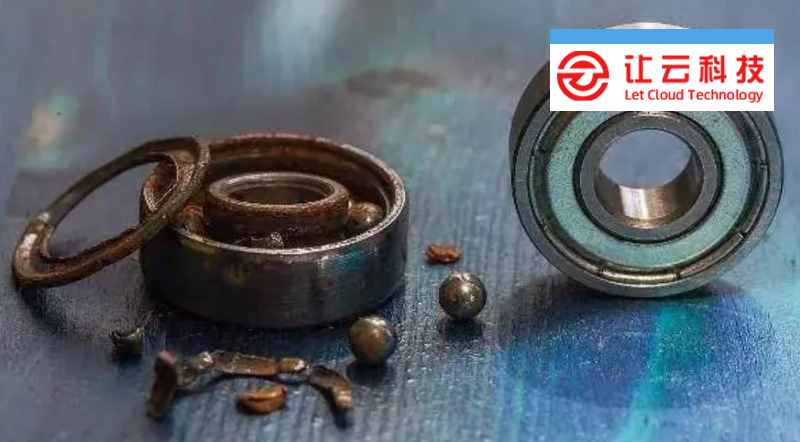

滚动轴承在运转过程中可能会由于各种原因引起损坏，如装配不当、润滑不良、水分和异物侵入、腐蚀和过载等都可能会导致轴承过早损坏。即使在安装、润滑和使用维护都正常的情况下，经过一段时间运转，轴承也会出现疲劳剥落和磨损而不能正常工作。滚动轴承的主要故障形式与原因如下。

一、疲劳剥落

滚动轴承的内外滚道和滚动体表面既承受载荷又相对滚动，由于交变载荷的作用，首先在表面下一定深度处(最大剪应力处)形成裂纹，继而扩展到接触表面使表层发生剥落坑，最后发展到大片剥落，这种现象就是疲劳剥落。试验规程规定，在滚道或滚动体上出现面积为0.5mm2的疲劳剥落坑就认为轴承寿命终结。

由于尘埃、异物的侵入，滚道和滚动体相对运动时会引起表面磨损，润滑不良也会加剧磨损，磨损的结果使轴承游隙增大，表面粗糙度增加，降低了轴承运转精度，因而也降低了机器的运动精度，振动及噪声也随之增大。

当轴承受到过大的冲击载荷或静载荷时，或因热变形引起额外的载荷，或有硬度很高的异物侵入时都会在滚道表面上形成凹痕或划痕。而且一旦有了压痕，压痕引起的冲击载荷会进一步引起附近表面的剥落。

水分或酸、碱性物质直接侵人会引起轴承锈蚀。当轴承停止工作后，轴承温度下降达到露点，空气中水分凝结成水滴附在轴承表面上也会引起锈蚀。此外，当轴承内部有电流通过时，电流有可能通过滚道和滚动体上的接触点处，很薄的油膜引起电火花而产生电蚀，在表面上形成搓板状的凹凸不平。

过高的载荷会可能引起轴承零件断裂。磨削、热处理和装配不当都会引起残余应力，工作时热应力过大也会引起轴承零件断裂。另外，装配方法、装配工艺不当，也可能造成轴承套圈挡边和滚子倒角处掉块。

在润滑不良、高速重载情况下工作时，由于摩擦发热，轴承零件可以在极短时间内达到很高的温度，导致表面烧伤及胶合。所谓胶合是指一个零部件表面上的金属粘附到另一个零件部件表面上的现象。

由于装配或使用不当可能会引起保持架发生变形，增加它与滚动体之间的摩擦，甚至使某些滚动体卡死不能滚动，也有可能造成保持架与内外圈发生摩擦等。这一损伤会进一步使振动、噪声与发热加剧，导致轴承损坏。

损坏原因：

1、安装不当。

2、润滑不良。

3、沙尘、金属屑等污染。

4、疲劳破坏。

故障处理：

检查轴承表面只有锈蚀痕迹及污染杂质时，可采用蒸汽冲洗或洗涤剂清洗方式除锈清洗，干燥后注入合格的润滑脂。如检查发现轴承以上常见的七种故障形式时，应更换同型号的轴承。

让云科技-作为湖南地区知名品牌的工程轴承技术服务商及产品生产厂商，现已拥有两大自主品牌：让融（RANUR)、让云（RANUY )系列工程轴承，我们所做的一切只为时刻准备迎面解决更加严苛的运行工况及日益增长的市场需求，并及时掌握及应用如何提高产业可靠性及优化资产生命周期。

让融（RANUR)系列工程轴承是中国轴承高品质的保证，让融（RANUR)系列轴承拥有高精密的公差、设计独特的内部几何结构、高品质的工程轴承专用材料。

技术负责人电话：： 13657445999

销售负责人电话：： 13657443999

24小时官方电话：：4006-808-505

不锈钢轴承	塑料轴承
绝缘轴承	陶瓷轴承
