Y型密封圈知识专题，不看后悔！

2023-03-18: 来源: 让云

Y形密封圈的截面呈Y形，是一种典型的唇形密封圈。因其使用寿命和密封性能均高于O形密封圈，而广泛应用于往复动密封装置中。但其断面尺寸大于 O 形密封圈，所以安装沟槽尺寸较大，为了便于安装有时需使用分割式沟槽。

本专题总结了Y形密封圈的基础知识，包括Y形密封圈简介、Y形密封圈密封原理、Y形密封圈的分类、Y形密封圈特点及优缺点、Y形密封圈常用材料、Y形密封圈主要性能等。

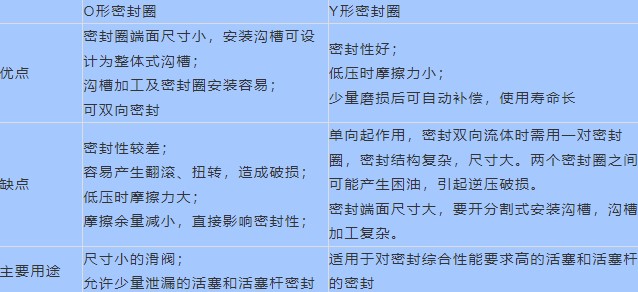

详细讲解了Y形密封圈失效原因、Y形密封圈的适用范围、Y形密封圈常用标准等内容。比较了Y形圈与Ｏ形圈的优缺点及应用范围。

什么是Y形密封圈？Y形密封圈分为哪几类？

Y形密封圈的截面呈Y形，是一种典型的唇形密封圈。

按其截面的高、宽比例不同，可分为宽型、窄型、Yx型等几类；

若按两唇的高度是否相等，则可分为轴、孔通用型的等高唇Y形密封圈和不等高唇的轴用Y形密封圈和孔用Y形密封圈。

Y形密封圈截面为Y形，因此称为Y形圈

Y形圈的运用范围？

Y形密封圈广泛应用于往复动密封装置中，其使用寿命高于O型密封圈。Y型密封圈的适用工作压力不大于40MPa，工作温度为-30～80℃；

工作速度范围：采用丁睛橡胶制作时为 0. 01～0. 6m/s;采用氟橡胶制作时，为0.05～0.3m/s;采用聚氨酯橡胶制作时，则为 0.01～lm/s。Y型密封圈的密封性能、使用寿命及不同挡圈时的工作压力极限，都以聚氨酯橡胶材质为佳。

Y形密封圈有哪些特点？

（1）密封性能可靠

（2）摩擦阻力小，运动平稳。

（3）耐压性好，使用压力范围广。

（4）结构简单，价格低廉。

（5）安装方便。　　

Y形密封圈形圈有什么缺点？

（1）Y形密封圈主要缺点是只能单向起作用，活塞类的双向密封需使用一对Y形密封圈，增加了轴向尺寸；

（2）普通Y形密封圈的断面尺寸大于 O 形密封圈，所以安装沟槽尺寸较大，为了便于安装有时需使用分割式沟槽。现在许多国家开发了小断面尺寸 Y 形圈，尺寸与安装问题正在逐步改善。

Y形密封圈主要性能

Y形密封圈是液压气动系统中往复运动密封装置常用的密封件，其使用寿命和密封性能均高于O形密封圈。Y形圈唇部比单一的V 形密封圈宽，因此密封性能更好，只需使用一个，所以摩擦力小于V 形密封圈。Y形密封圈可以通过改变断面结构和尺寸来适应压力和密封性能的要求。Y形密封圈适用工作压力不大于40MPa;工作温度-30~80℃;工作速度范围;用丁腈橡胶制作时为0.01~0.6m/s，采用聚氨酯橡胶制作时则为0.05~0.1m/s。
