服务案例

在为推力控制对中回转窑时，请注意自对中轴承固有的自满情绪。他们不能容忍无限量的错位。对于需要定期重新校准的任何设备来说，这可能是一个非常大的问题，而不仅仅是回转窑。 左侧所示的 10.5" 内径双列球面滚子轴承是从回转窑上的一个故障耳轴组件中取出来的。它是横跨 8 英尺直径窑旋转的 30" 直径滚子两侧的两个轴承之一之上。这些耳轴有四个。出于推力控制的原因，回转窑需要定期对齐。这样做时，耳轴组件有意倾斜，以便在窑炉上施加推力。为了防止窑炉真正“下坡”移动并从耳轴上掉下来，推力是必要的。

在这次特殊的故障中，耳轴在给定的几年内在一个方向上倾斜太多。这是由于滚筒组件的正常磨损。没有人跟踪偏斜量，最终这个轴承达到了不对中极限并且失败了。

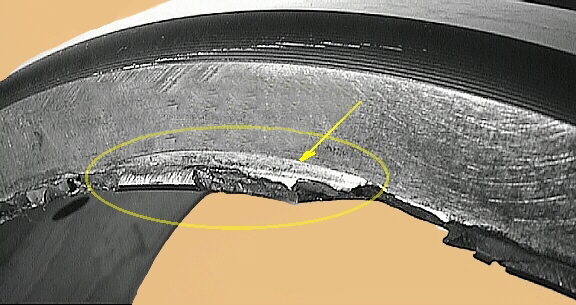

在左上角的图片中，可以看到两组球面滚子的外圈球道。左侧滚子组脱离外圈边缘并产生巨大的边缘载荷。这些载荷大到足以导致材料屈服，最终剥落，如右上图所示（黄色圆圈区域，箭头表示边缘最终剥落处的裂纹）。随着时间的推移，大块的碎片脱落了。左滚道剥落而右滚道没有剥落的原因是法向推力加载在左滚道上。这些滚道应该均匀磨损，显然不是。不幸的是，这个耳轴被用来承载异常高的推力，这是一个很好的例子，可以促进合格的窑炉维修人员进行定期对中检查。

可以在左上图中看到对齐方式的变化。黄色条近似于耳轴组件初始安装时滚道边缘与滚子边缘之间的距离。由于在耳轴组件本身上设置了轻微的推力，因此在其上设置了非常轻微的角度。由于滚筒由于自然原因磨损，维修人员通过倾斜滚筒相应地调整了滚筒组件。这个动作使轴承倾斜；蓝色条表示故障前滚子边缘在外圈中的最终运行位置。

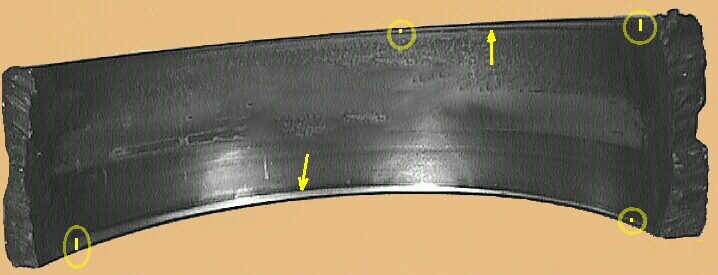

没有失效的姊妹轴承如下所示。相对于外圈边缘的滚子路径边缘以黄色突出显示。滚轮轨道的边缘由箭头表示。这个轴承没有失效的原因是因为它没有承受推力载荷，而另一个轴承承受了推力载荷。
