套筒轴承与衬套有什么区别？套筒轴承通常非常便宜、紧凑、重量轻，并且具有高承载能力。

套筒轴承也称为衬套、衬套轴承、滑动轴承、自润滑轴承或轴颈轴承。

套筒轴承的特点是保证两个零件之间的直线运动或旋转运动。它们用于约束、引导或减少旋转或线性应用中的摩擦。它们通过滑动动作而不是滚珠、滚柱和滚针轴承所使用的滚动动作来发挥作用。

一、套筒轴承

套筒轴承由一个部件组成，该部件由多种类型的材料构成，分层并组合成一个承载系统，以提供平稳运行和更高的耐用性。

1、套筒轴承主要分为很多种，例如：

（1）、DU PTFE复合衬套（无油轴承）

（2）、DX POM复合套管

（3）、双金属套管

（4）、青铜卷制轴承

（5）、固体润滑剂镶嵌轴承

（6）、青铜衬板和耐磨板

2、套筒轴承的形状主要分为三种。

（1）、套筒 - 套筒轴承是圆柱形的，内径和外径都是直的。

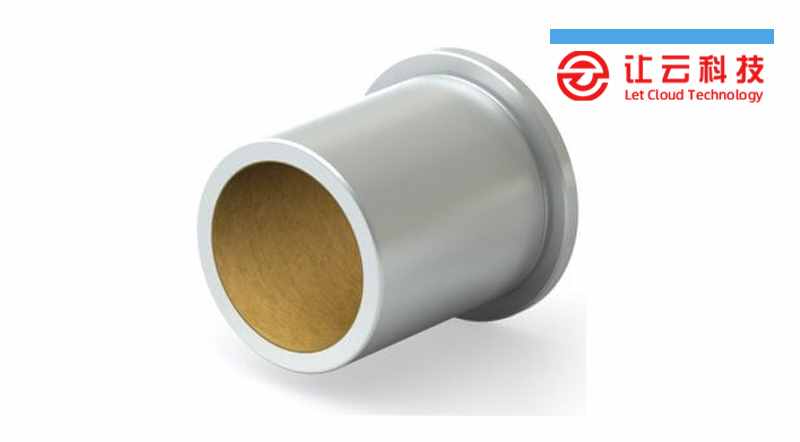

（2）、法兰式——法兰式滑动轴承的一端有一个法兰，在装配时用作定位面。一些法兰可能足够大，可以包含用于将轴承固定到位的安装孔。

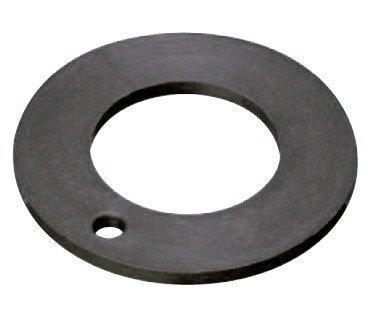

（3）、止推垫圈——干式滑动止推垫圈专为轴向空间有限、无法维护以及可能发生润滑剂不足的应用而设计。

衬套适用于旋转、摆动和直线运动。根据不同的外观有不同的功能。

最常见的是法兰轴承，它可以承受轴向和侧向载荷。对于更高的侧向载荷，止推垫圈和圆柱轴承的组合是一个很好的选择。如果负载是纯径向的，则选择简单的圆柱轴承。

如前所述，套筒轴承可以由多种材料制成。

二、那么，套筒轴承的基本材料和润滑材料有哪些？

基材、碳素钢、硬化钢、铁、不锈钢、青铜、黄铜、铜、青铜钢合金、润滑材料、聚四氟乙烯（铁氟龙）、聚甲醛、尼龙、塑料油、石墨、润滑脂

三、套筒轴承与衬套 -套筒轴承的主要特征是什么？

1、无油滑动衬套

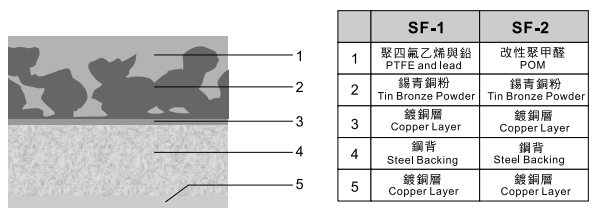

（1）、无油滑动衬套采用聚四氟乙烯复合材料制成，它是在镀铜钢板上烧结一层锡青铜粉末多孔层，并通过滚压工艺将聚四氟乙烯和铅的混合物填充并覆盖在多孔层中.

（2）、带有亲油性纤维的聚四氟乙烯在运行时会形成一层转移膜，起到保护轴的作用。

（3）、低摩擦系数和良好的抗磨损性能使使用寿命更长。

（4）、非常适合旋转、摇摆和往复运动。

（5）、干式或少油，免维护。

2、由聚甲醛复合材料制成的边界润滑衬套

它是由聚甲醛复合材料制成的边界润滑衬套，它还有一块镀铜钢板，上面烧结有锡青铜粉，改性聚甲醛树脂（POM牢固地固定在烧结青铜层中。覆盖层表面有许多凹穴以保留润滑油脂。

（1）、良好的负载和抗磨损能力

（2）、适用于高负荷、低速条件下作旋转、摆动或频繁启停运动。

（3）、在边界润滑的情况下，可长时间无油工作，工作时加油或加脂可延长工作时间

3、双金属套管

基于优质低碳钢表面烧结青铜合金或无铅青铜合金，提供高比载荷，特别适合高速和冲击条件。

可以在衬套中加工油穴或凹槽，以更好地储存油脂。广泛用于卡车底盘、农业机械、工程机械等。此外，无铅符合欧盟要求，是汽车领域的最佳选择。

（1）、高疲劳强度、负载能力和冲击强度。

（2）、良好的耐腐蚀性

（3）、相对较好的表面性能

4、青铜卷制轴承

轴承包裹在冷态的均匀青铜中，具有卓越的材料特性。标准轴承在轴承表面设有菱形润滑槽。这些凹痕充当润滑剂储存器，并在启动运动期间迅速形成润滑膜，从而减少启动摩擦。典型应用广泛用于工程机械，如起重机械、汽车、拖拉机、卡车、机床和一些矿用发动机。

（1）、高密度和负载能力。

（2）、抗磨性能好，工作时间长。

（3）、代替传统的铸造青铜衬套。

（4）、更便宜，更紧凑。

5、固体润滑剂镶嵌轴承

这种类型的轴承材料提供免维护和低摩擦轴承，特别适用于高负载和间歇性摆动运动。青铜中的固体润滑剂结合了青铜的强度和石墨的耐磨性。应用领域用于汽车生产线、水工业、水坝闸门、塑料成型机械等。

（1）、设计精良，应用广泛。

（2）、优异的耐化学性和耐腐蚀性。

（3）、在高负荷、低转速、循环运动、往复运动、摆动运动等频繁启动而无法形成油膜的场合，可发挥其优越性能。

（4）、无油使用。

（5）、使用成本低，竞争力强。

6、青铜衬里、钢衬里和耐磨板

青铜衬里、钢衬里或耐磨板是耐磨衬里，用于减少机器中受到严重滚动摩擦和冲击的表面的磨损。

此外，青铜衬板和钢衬板的最终目标是帮助将轧辊中心线精确地保持在应有的位置。

用于耐磨板轴承垫的两种非常流行的青铜合金是 C93200 SAE 660 轴承青铜和 C95400 铝青铜。 青铜衬里用于整个轧机的多个磨损表面。青铜衬里的目的是帮助将轧辊中心线精确地保持在所需位置。青铜衬板和耐磨板在当今金属轧制设备的多个位置发挥着非常重要的作用。使用设计不良的衬垫或与其接触的表面不兼容的衬垫会大大降低产品质量并增加维护费用。

（1）、设计精良，应用广泛。

（2）、使用合适的衬里可以最大限度地减少维护成本。

（3）、金属衬里或耐磨板是可更换的装置，安装简单，而且比更换用于保护的零件或设备便宜得多。

（4）、高耐腐蚀性。
