绝缘轴承不是应该阻挡轴承电流的吗?那它们是怎么损坏的

驱动器上的所有电动机都会受到轴电压的影响。所以他们都面临着轴电压通过轴承放电造成损坏的危险。这就是由斯盾”轴接地环的用途:它们会在大到足够高的高度放电之前排出轴电压。较大的驱动器，超过100马力/75千瓦，也受到高频循环电流。单靠由斯盾环不能停止循环电流，因为它们同时通过两个轴承，方向相反。虽然看起来发动机两端的宙斯盾环应该能工作，但我们发现它会适得其反。

一、轴承外圈有白色氧化铝涂层

对于较大的电机，建议在Aeis环的另一端使用某种类型的绝缘轴承。陶瓷轴承是完美的，但绝缘套管和绝缘涂层轴承也很好。至少，他们大部分时间都是这样。

这些轴承是钢做的。上面有一层黄薄的氧化铝。因此，你最终在轴承和电机框架之间有一层薄薄的非导电层。通常情况下绝缘层足以破坏电路，使循环电流不能流动。为了流动，它必须在两端流动:一端流入转子，另一端流出转子。绝缘轴承座帽在一端流动，这是所有它需要的。

但只要两个导体之间有一层薄薄的绝缘体，就有了电容器。轴承的外圈、氧化铝和轴承座一起构成电容器。轴承本身也有一些较小的电容。现在，下循环电流由轴上的HF端到端电压驱动。在这个电压下，轴承、绝绿体和外壳看起来就像两个串联的电容器。由于轴承的电容低于氧化铝的电容大部分电压最终通过轴承。

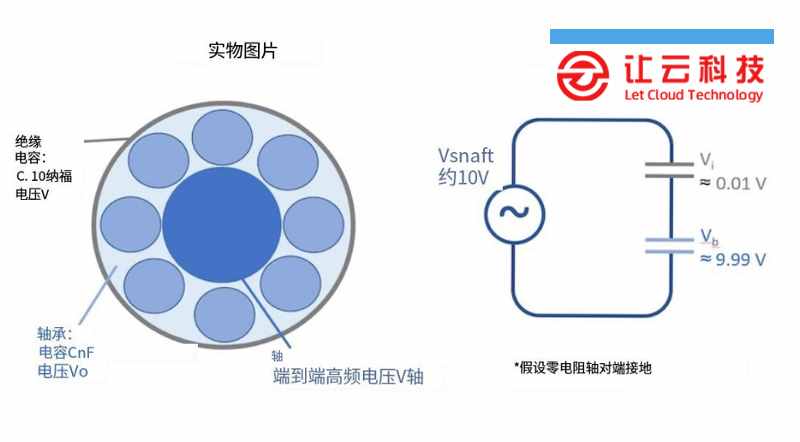

二、绝缘轴承的模型电路

根据电容和轴电压的大概数字，99.9%的电压最终通过轴承。

在绝缘轴承发生故障的罕见情况下，该电压足以引起电弧通过轴承。在另一端，电流将通过接地环(如果安装)或另一个轴承沿另个方向流动，以完成电路。同样，这个问题在99%的情况下是罕见的，一个普通的绝缘轴承不会被循环电流损坏。至少，不够快导致过早的失败。

三、什么是更昂贵的一个陶瓷轴承，或另一个意想不到的故障停机?

在罕见的例外情况下，你有选择。混合轴承将解决问题。没有电流可以通过陶瓷滚动体。诚然，混合动力轴承价格昂贵。但是，如果你已经有一个铝涂层轴承失败，你必须问:什么是更昂贵的一个陶瓷轴承，或另一个意想不到的故障停机? 你也可以尝试一个绝缘内圈。因为绝缘内圈较小，所以它的电容比绝缘外圈要小。绝缘中的电容越小，轴承两端的电压就越小。因此击穿(电弧)的可能性较小。

另一件事，你可以尝试是共模扼流圈，有时被称为“电感式吸收器。”扼流圈减少高频循环电流。我们没有任何关于这一点的硬数据，但扼流圈和绝缘轴承的组合可以防止HF循环电流损坏。至少，增加扼流圈可以减缓绝缘轴承的损坏。

在任何情况下，你仍然需要一个由斯盾环的另一端与绝缘。无论是扼流圈还是单一绝缘轴承，都不会保护另一个轴承免受轴压放电的影响。
