我们将解释轴承的尺寸和使用寿命，作为您选择的轴承类型是否合适的衡量标准。 在选择轴承时，我们需要确定轴承的合适尺寸，使其能够在机器内部稳定旋转。做这件事需要注意什么？

在第 3 部分中，我们将详细说明您在确定轴承尺寸时需要注意的以下两点。

1、轴承应有足够的使用寿命

2、轴承应能顺畅转动

一、轴承使用寿命

1、必要的轴承使用寿命

将轴承的使用寿命设置得比必要的更长是不经济的，因此选择具有适合机械应用和使用标准的使用寿命的轴承很重要。

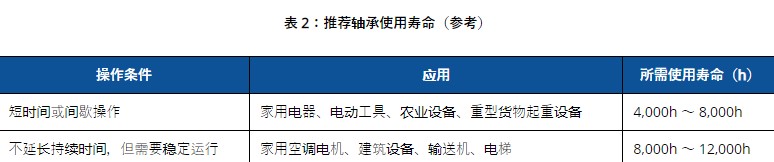

您可以在表 2 中看到根据经验确定的根据应用推荐的轴承使用寿命。 （表 2：推荐轴承使用寿命（参考））

2、什么是轴承使用寿命？

那么究竟是什么决定了轴承的使用寿命呢？

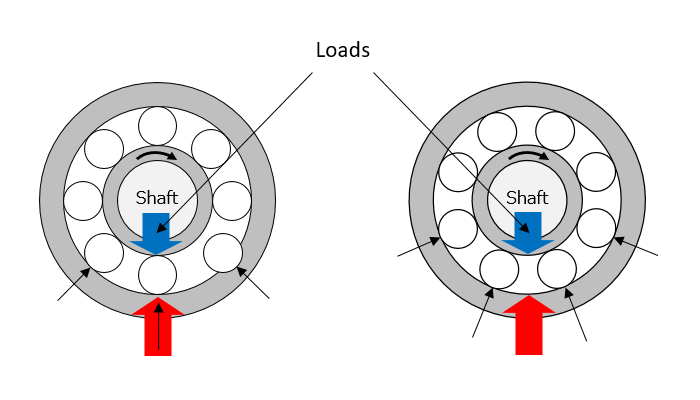

当支撑载荷的轴承旋转时，每次滚动元件（滚珠或滚子）通过时，载荷都会重复施加到内圈和外圈的滚道表面（见图 1）。

图 1：施加在轴承上的重复载荷

由于这种重复载荷，在与滚动元件的滚动表面接触的内圈和外圈的滚道表面上产生高压。因此，由于反复接触应力引起的疲劳，材料会从内圈和外圈或滚动体的表面剥落（见图 2）。

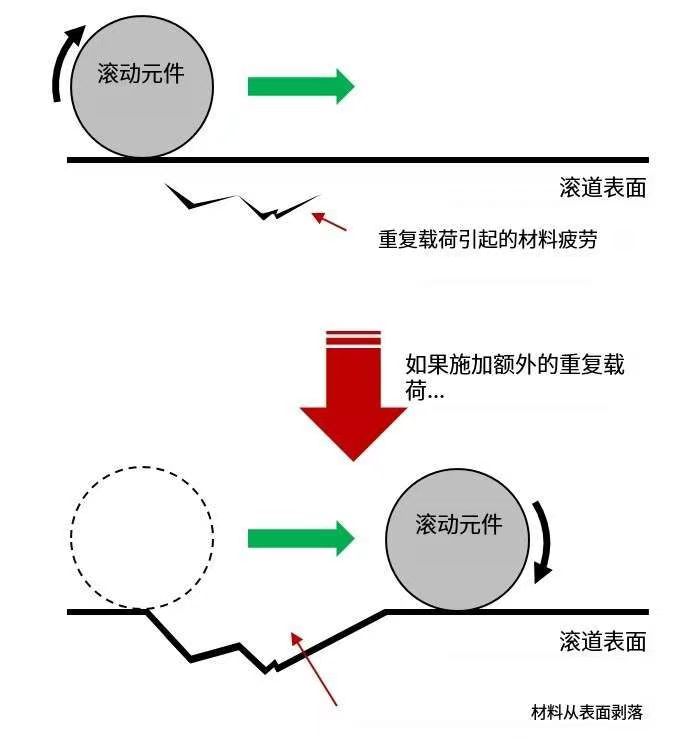

图 2：滚道表面的疲劳

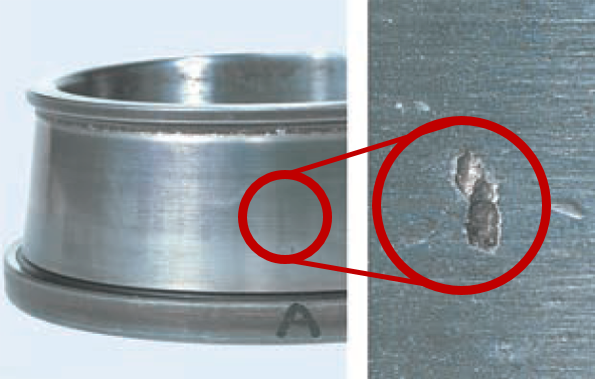

图 3：滚动体疲劳导致材料剥落（圆锥滚子轴承的内圈滚道面）

直到出现剥落为止的轴承旋转总数被认为是轴承的“疲劳使用寿命”，这是可以预测的。

请注意，由于轴承的疲劳寿命不同，当一组相同的轴承在相同条件下旋转时，直到 90% 的轴承没有剥落为止的总转数定义为“基本额定寿命”。?

3、确认轴承使用寿命

设计机器时，选择基本额定寿命在规定时间内不会产生滚动疲劳的轴承。

为了预测基本额定寿命，我们可以使用以下两个负载。

（1）、基本额定动载荷

抗疲劳的承载能力称为“基本额定动载荷”。这是轴承旋转 100 万圈后出现疲劳的负载。

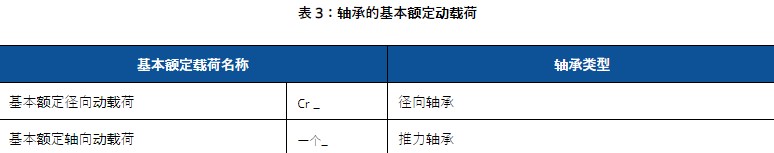

滚珠和滚子轴承目录中的规格表显示了每种轴承类型和尺寸组的基本额定动载荷（见表 3）。

（2）、动等效载荷

机器中使用的轴承会承受来自不同方向的不同大小的载荷。但是这些载荷不能直接与基本额定动载荷进行比较。因此，在检查轴承的使用寿命时，应获得与实际负载和转速具有相同使用寿命的负载。

这种负载称为“动态等效负载”。

使用“基本额定动载荷”和“当量动载荷”求得轴承基本额定寿命（见图4）。

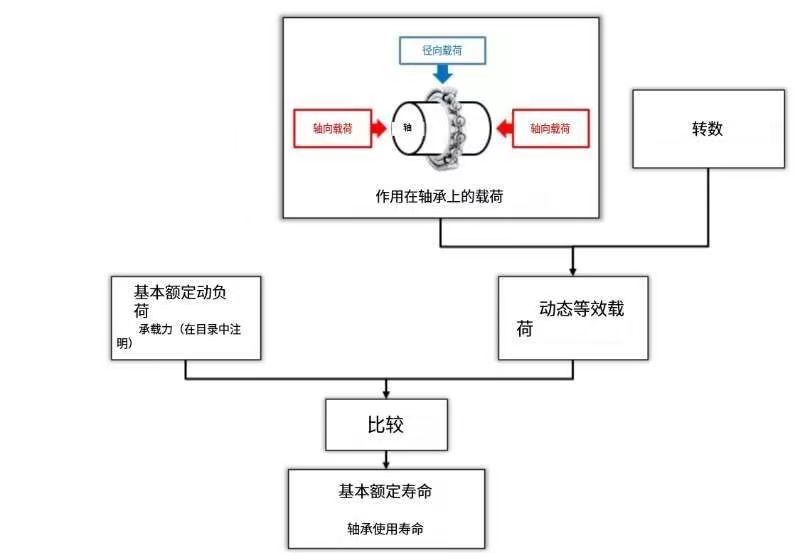

图 4：轴承使用寿命

检查所选轴承的使用寿命是否满足要求的使用寿命（不足或过长）。如果不满意，重新检查轴承的尺寸。

二、确认轴承转动顺畅

当对不旋转或低速旋转的轴承施加极重载荷时，滚动体与内外圈滚道面的接触区域会产生压痕（永久变形）。该凹痕会随着负载的增加而增大，并妨碍轴承在超过特定限制的情况下平稳旋转（见图 5 和 6）。

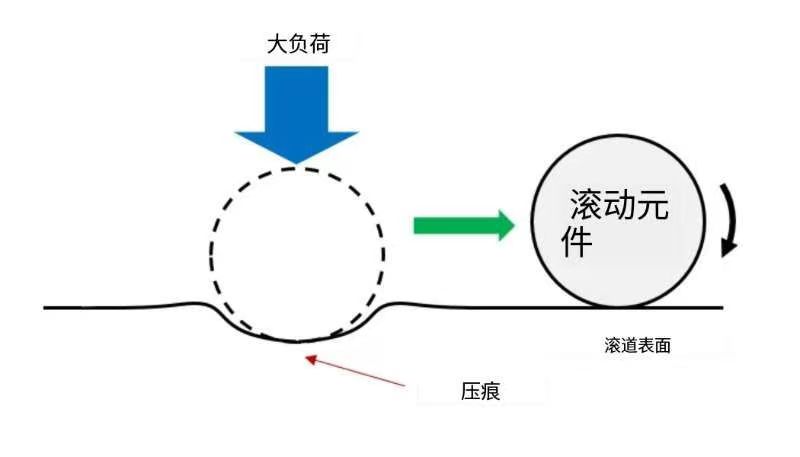

图 5：形成压痕

图 6：极重载荷造成的压痕（球轴承的内圈滚道表面）

1、基本额定静载荷

为了防止凹痕变大并阻碍平稳旋转，对轴承可能承受的载荷设定了限制。

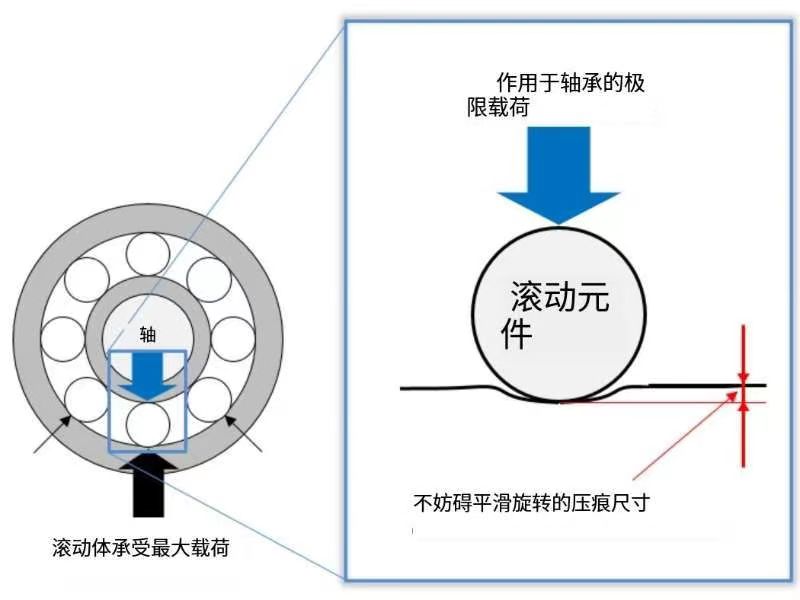

这个极限载荷称为“基本额定静载荷”（见图7）。

图 7：不妨碍平滑旋转的压痕

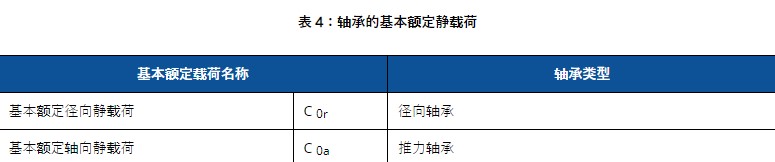

我们轴承目录中的规格表显示了每种轴承类型和尺寸组的基本额定静载荷（见表 4）。 （表 4：轴承的基本额定静载荷）

2、静当量载荷

机器中使用的轴承会承受来自不同方向的不同大小的载荷。但是这些载荷不能直接与基本额定静载荷进行比较。为此，我们必须寻找实现与滚动体（实际承受最大载荷）和接触面（内圈和外圈之间）之间的接触相同的载荷。该负载称为“静态等效负载”。

比较基本额定静载荷和当量静载荷，以确定轴承的压痕使用极限。

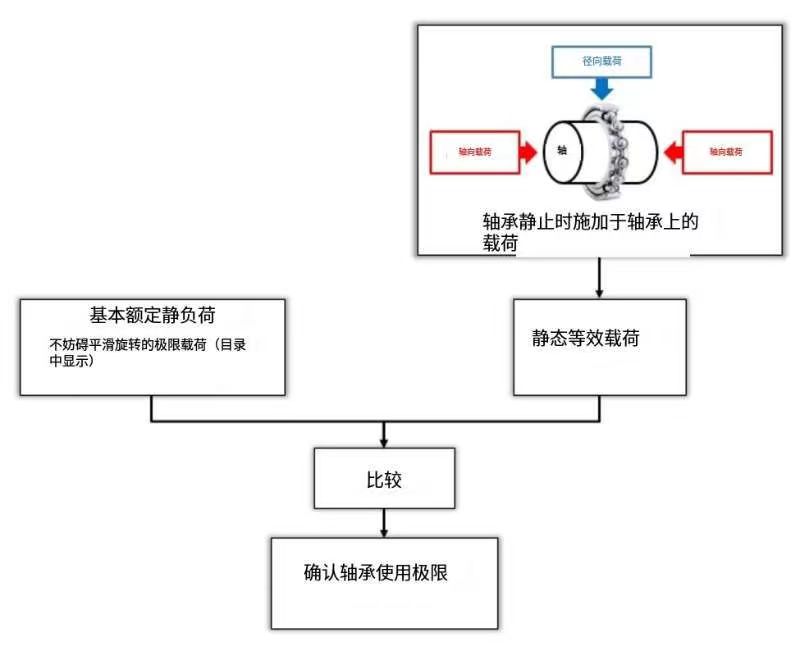

图 8：确认轴承转动顺畅

如果不满足所选轴承的使用极限，重新检查轴承的尺寸。

三、 外形尺寸和轴承编号

如果进行上述程序后，程序的结果可能不满足使用机器的应用要求和使用标准，则使用不同尺寸的轴承。在这种情况下，您可以使用边界尺寸和轴承编号找到另一个轴承（具有适当尺寸的轴承）。

1、外形尺寸

轴承的外形尺寸是轴承与轴和轴承座安装所需的尺寸，包括内径、外径、宽度或高度、倒角尺寸（见图11和12）。我们的轴承目录系统地显示了孔径的边界尺寸。

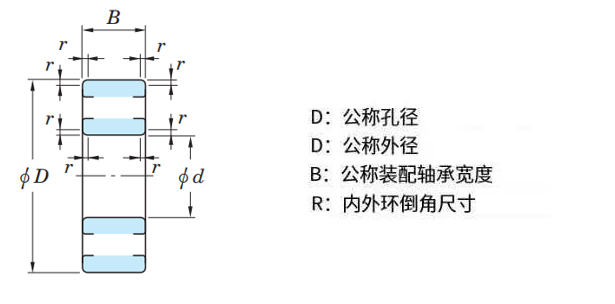

图 11：径向轴承的边界尺寸

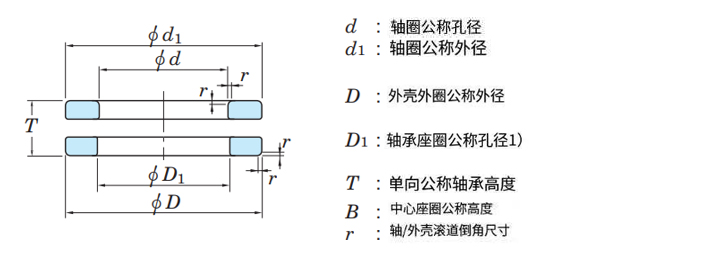

图 12：推力轴承的外形尺寸

2、轴承编号

“轴承编号”是表示轴承的特殊特性的名称（编号）。

该轴承编号系统地表示轴承规格，包括轴承类型、外形尺寸、运转精度、内部游隙等。它使我们能够轻松地选择轴承。

轴承的大部分轴承外形尺寸都符合ISO标准，日本工业标准JIS也遵循ISO标准。出于这个原因，轴承可以被认为是一种国际商品。

轴承编号的典型示例

四、结论

在这一部分中，我们解释了轴承的尺寸和使用寿命，作为您选择的轴承类型是否合适的衡量标准。

1、设定满足机器应用和使用标准要求的轴承使用寿命。

2、选择具有满足该使用寿命的基本额定动载荷的轴承。

3、选择具有允许平稳旋转的基本额定静载荷的轴承。

4、选择具有适当边界尺寸的轴承以满足这些要求。

该轴承编号将使您能够轻松选择轴承。
